평소 나름 음악을 좋아하고 최근에 스피커 기종을 바꾸면서 음악을 좀더 많이 듣게 되었습니다.
스피커는 나름 가성비로 정평이 나 있는 프리소너스 Eris E3.5 모니터 스피커인데, 책상에 놓고 음악 듣기 딱 좋습니다.
엑티브 스피커로 앰프가 내장되어 있어 거추장 스러운 것도 없습니다.
다만 조금 아쉬운 것은 감성이었던것 같습니다.
예전부터 VU미터를 오디오 장비에 달고 싶었는데, 이번에 자작으로 제작하였습니다.
부품은 VU미터 하나만 있으면 됩니다.
알리에서 2개 약 3만원에 구매하였습니다.
드라이버 보드가 각각 후면에 달려 있는 모델이며, 전원은 AC/DC 6V~12V가 들어갑니다.
연결은 전원과 스피커 출력을 IN meter로 연결만 해주면 되기 때문에 굉장히 심플합니다.
3D 프린터로 심플하게 케이스를 모델링 해서 출력 해 주었습니다.
VU미터에 전원선과 신호선을 2가닥씩을 납땜해 연결해 주었습니다.
양면 테입으로 케이스 안쪽에 끼워 붙여 줍니다. 3M 양면테입만으로 고정이 잘 되었습니다.
케이스 외부에서 연결이 되어야 하기 때문에 5.5파이 전원잭 소켓 3개를 연결해 주었습니다.
(왼쪽 신호선, 전원선, 오른쪽 신호선)
그리고 케이스 바닥쪽에 나란히 붙여줍니다.
뚜껑을 받고 스피커 선은 5.5파이 전원소켓으로 연결해 주었고, 전원은 9V 아답터를 꽂아주었습니다.
이과정에서 한가지 문제가 Eris E3.5는 앰프가 내장된 엑티브 스피커라는 것이 문제인데요.
그렇기 때문에 앰프를 통해 나오는 출력선을 연결할 수가 없다는 것이었습니다.
이것을 해결하기 위해 스피커를 열어서 앰프 LEFT 출력선을 앰프로부터 스피커로 연결된 선에 브릿지로 연결해서 에어덕트를 통해 한가닥 뽑아 냈습니다.
(앰프가 내장된 쪽이 LEFT)
RIGHT는 스피커 선을 연결하는 터미널이 있기 때문에 이곳에 같이 연결하면 되고, LEFT 출력선만 에어덕트를 통해 뽑아냈습니다.

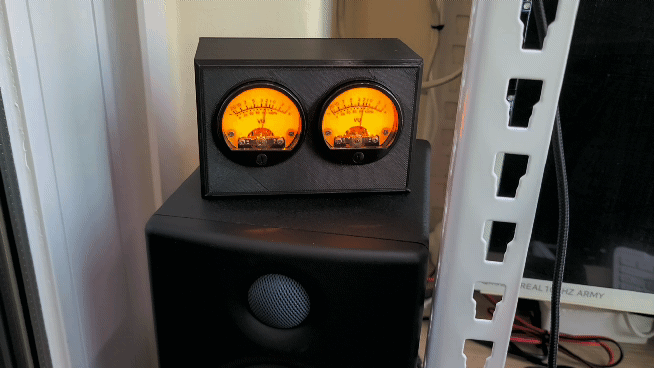

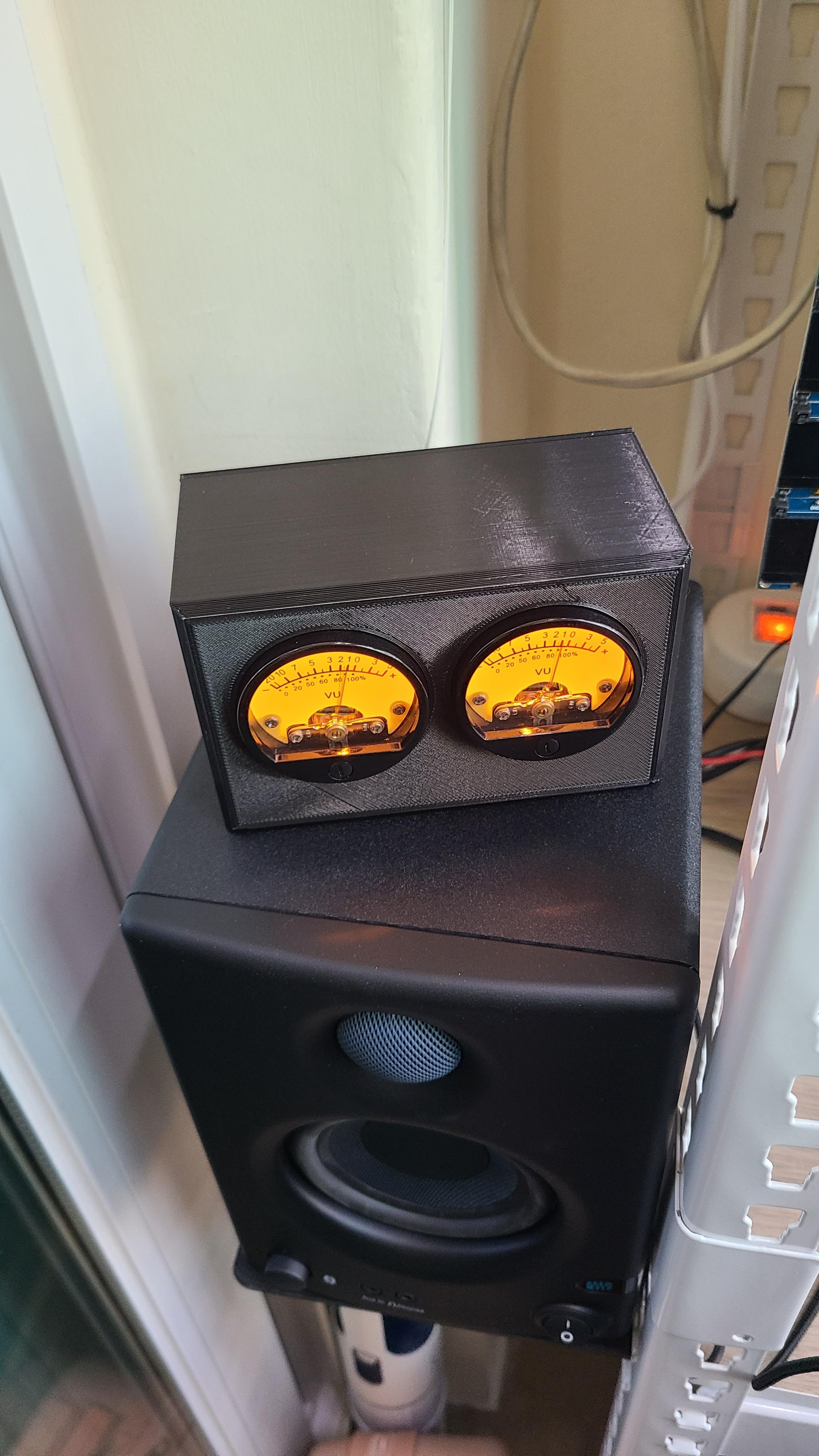

완성된 모습입니다. 적당한 크기로 스피커 위에 아담하게 올라갑니다.
백라이트를 켯을때는 은은한 전구빛이 예쁩니다.
드라이브 보드에 감도를 조정하는 가변저항(R5)가 있어서 현재 스피커 출력에 맞춰 적당히 감도를 조정할 수 있습니다.
Eris E3.5는 그리 큰 출력은 아니어서 감도를 최대로 민감하게 해야 정상범위로 동작합니다.
동작 영상입니다.
이 작업을 하면서 몇가지 알게된 사실이 VU미터는 앰프 출력단을 연결해야 합니다.
당연한 이야기로 들릴 수 있으나 저는 이 VU미터를 연결해 보기 전까지 소스쪽(핸드폰 출력이나 음향기기 출력)에 연결하면 될거라고 생각했습니다.
처음에 이렇게 연결했더니 아예 바늘이 움직이지도 않아서 앰프출력쪽에 연결해야 한다는걸 알았습니다.
그래서 그후에 스피커 박스를 열어서 앰프 출력을 에어덕트로 빼내게 된 이유입니다.
또 한가지는 전원선은 동작하고 아무런 상관없이 오직 백라이트를 켜는데만 사용됩니다.
전원을 연결하지 않아도 VU미터를 정상작동합니다.
VU미터 드라이버 보드에 벌도의 백라이트 스위치는 없습니다.
전원이 연결되면 백라이트가 켜지고 전원 없으면 백라이트 꺼진 상태로 그냥 동작합니다.
굳이 백라이트를 켜지 않아도 된다면 전원연결없이 신호선만 VU미터에 연결하면 됩니다.
제작하면서 알게된 두가지 사실입니다.
간단한 제작기였습니다.
