자동차 대시보드 확장 - 1편

자동차 대시보드 확장 - 1편



처음 제작된 대시보드는 총 4개의 액정으로 완성이 되었습니다.



이후 다소 욕심이 생겨 2개의 액정을 추가하여 다시 제작을 하였습니다.

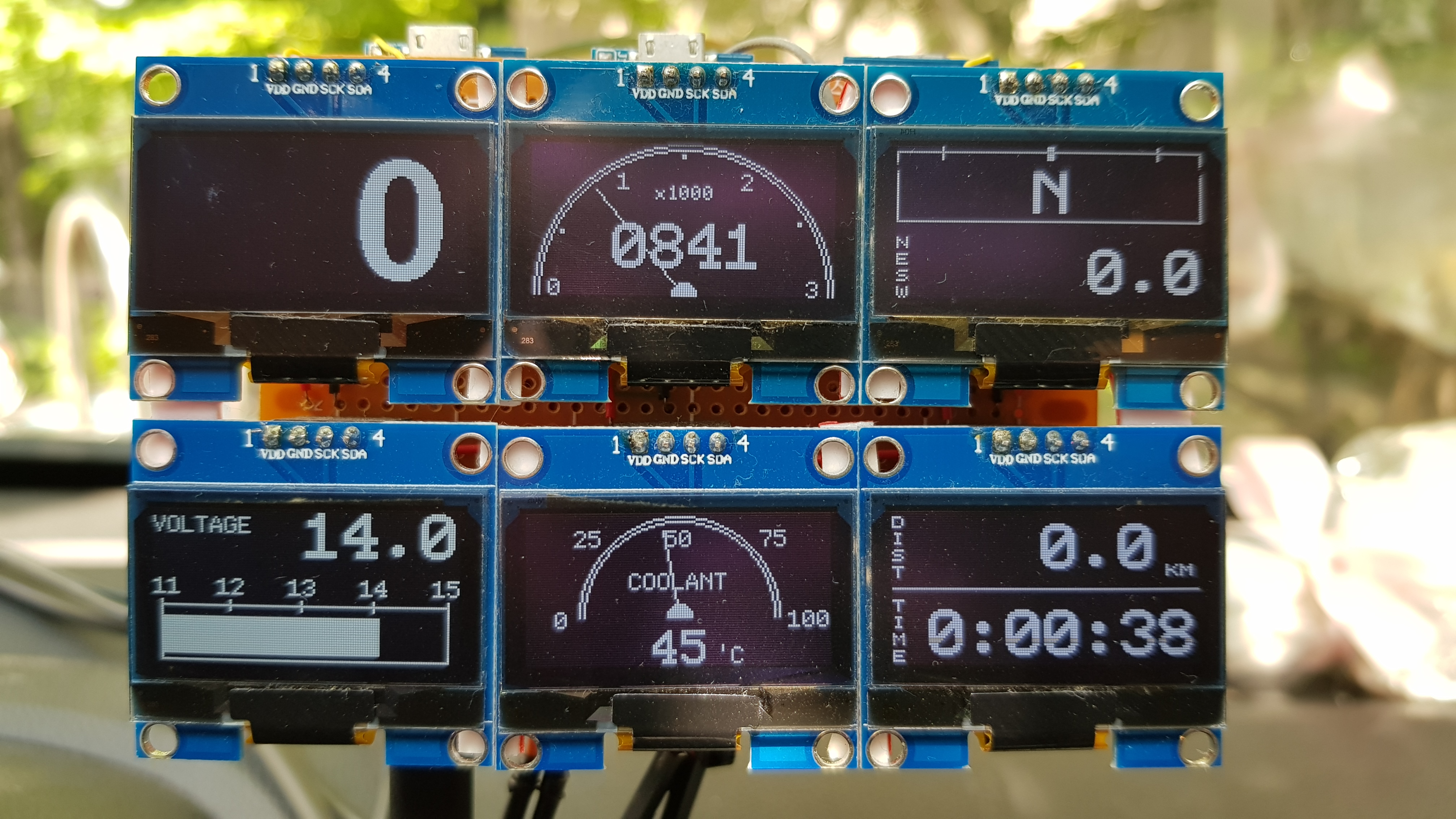

2X3 차량용 대시보드

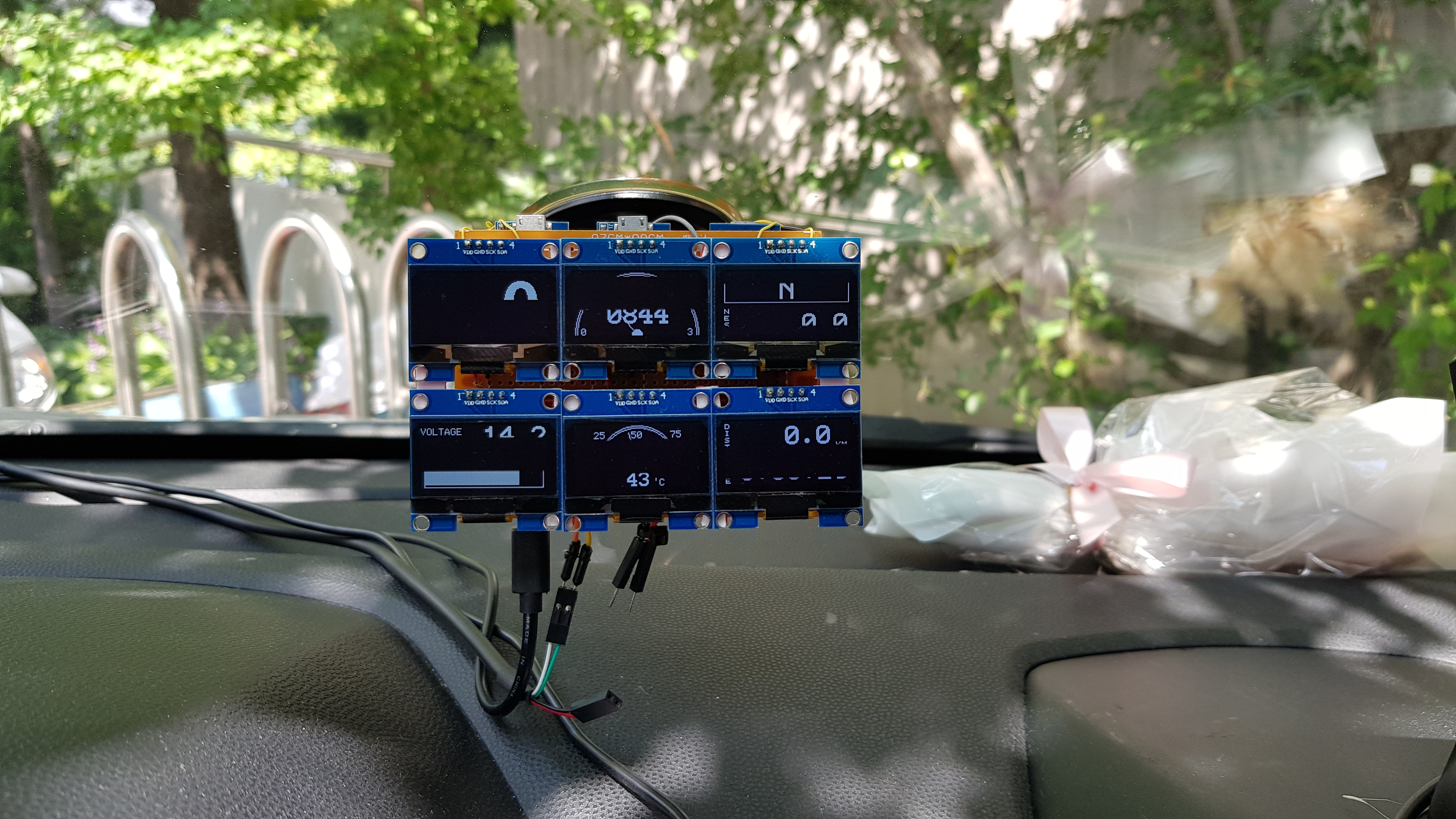

차량 전면 부착모습





이번에는 GPS수신모듈을 추가로 연결하였고,  GPS신호를 직접 파싱하여 현재 진행하고 있는 방향과 고도를 표시하도록 하였습니다. (왼쪽 상단)



그리고 진행방향에 대한 막대 그래프도 표시하도록 디자인 하였습니다.



(GPS 신호 파싱에 대해서는 이전 글을 참고하세요)

https://clemencyking.tistory.com/9?category=310596



그리고 또 추가된 것은 차량 주행거리와 엔진가동시간을 표시하는 액정입니다. (왼쪽 하단)



주행거리는 차량속도를 0.5초마다 한번씩 체크하도록 하여 계산값으로 구했습니다.

(생각보다 오차가 크지 않네요)



그리고 엔진가동시간은 OBD2 정보를 그대로 뿌려주었습니다.



이렇게 해서 2개의 액정이 확장되어 총 6개 액정을 장착한 대시보드를 완성하였습니다.
