모닝용 자동차 대시보드 제작

한달전쯤 출퇴근용 모닝을 입양해 오게 되었는데 가만두질 못하겠네요.



큰차였던 투싼에는 OBD2아답터, GPS, 자이로센서까지 달아서 OLED 8개가 들어가는 버전으로 만들었으나, 모닝은 가벼운 출퇴근용이고 차량 크기도 있고해서 GPS만 달아 OLED 3개만 장착한 버전으로 만들었습니다.



차량용 GPS 대시보드 작동모습

액정 첫번째는 차량 진행방향과 차트

두번째는 운행거리, 운행시간

세번째는 고도, 속도 차트를 뿌르고 있습니다.

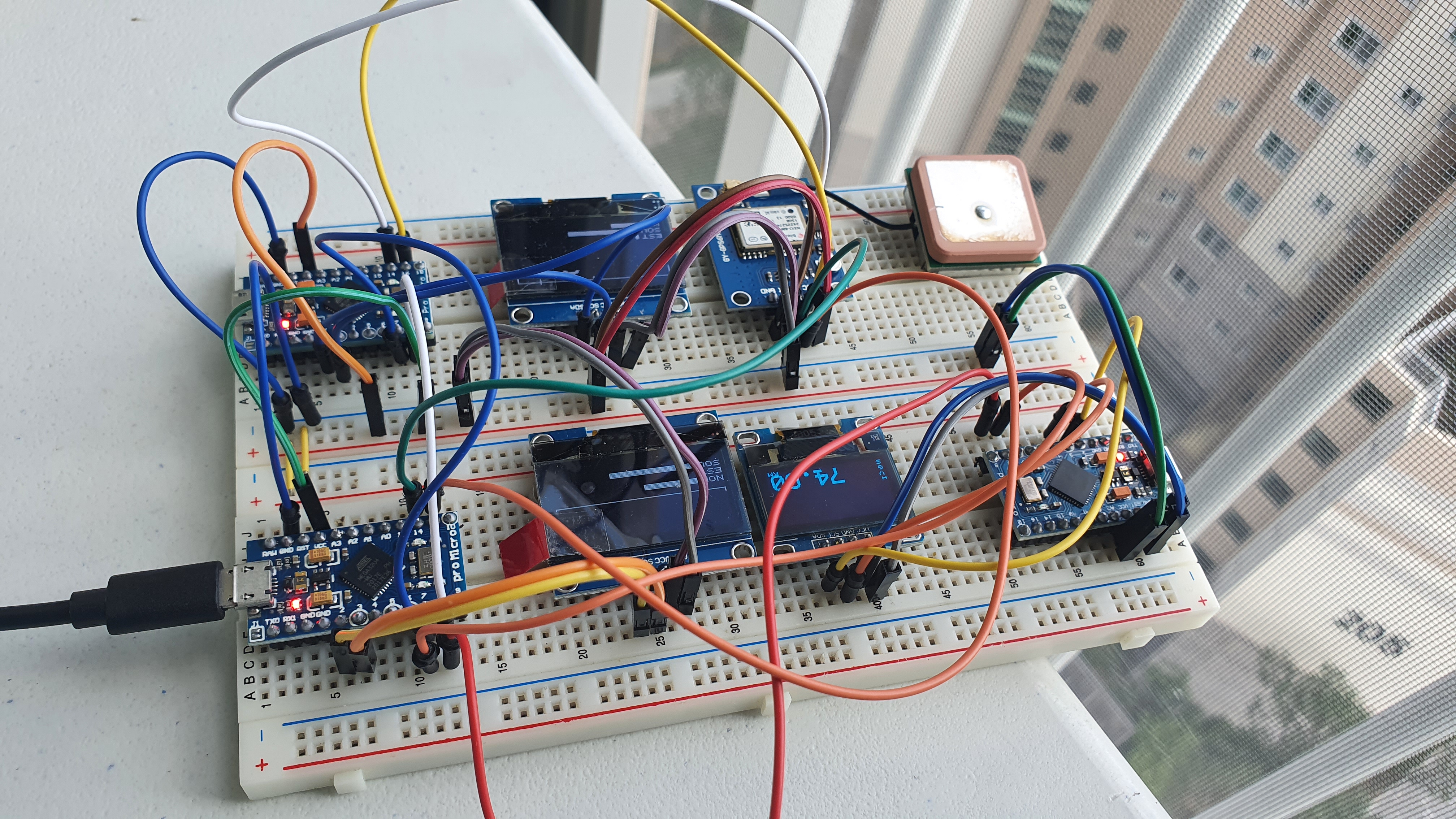

GPS수신기, micro pro 보드 3개, oled액정 3개를 브레드보드에 회로 구성하여 테스트

사용된 부품은 아두이노 마이크로 프로 3개, OLED 3개, 그리고 GPS 수신기가 사용됩니다.

모두 알리에서 주문해서 2만 5천원 정도 부담없는(?) 가격으로 제작이 되었습니다.

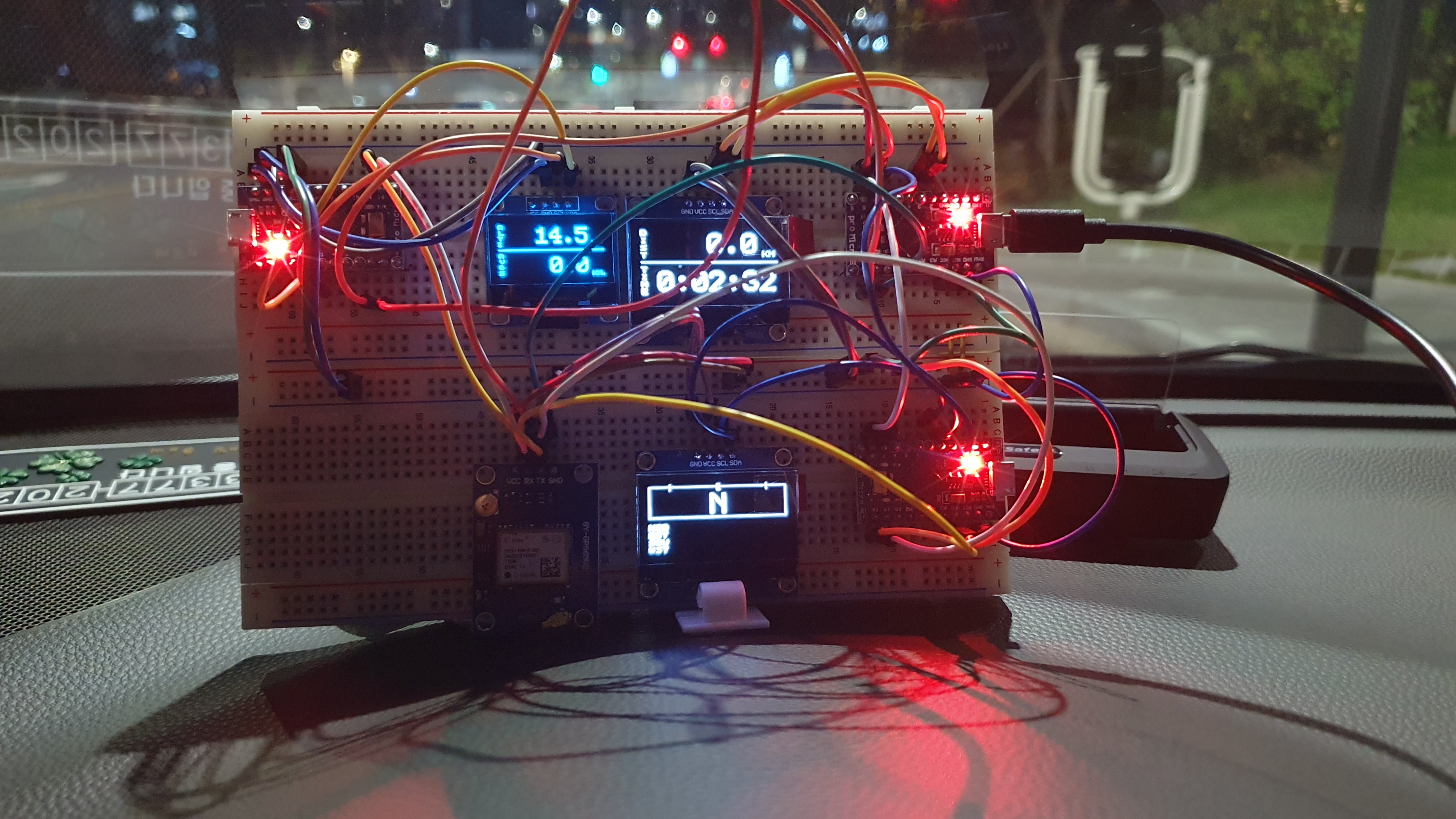

실차 주행테스트

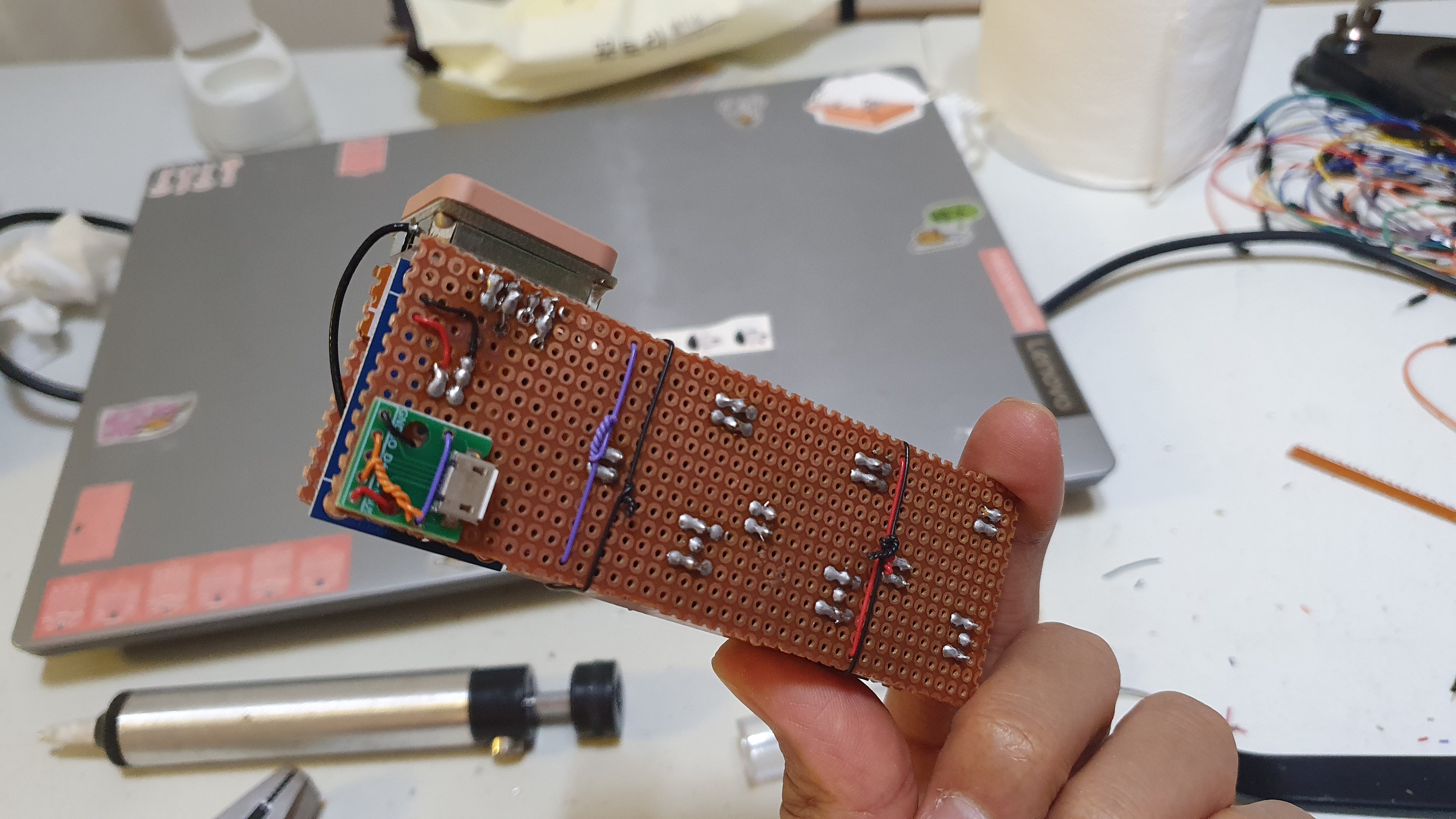

회로구성

회로구성

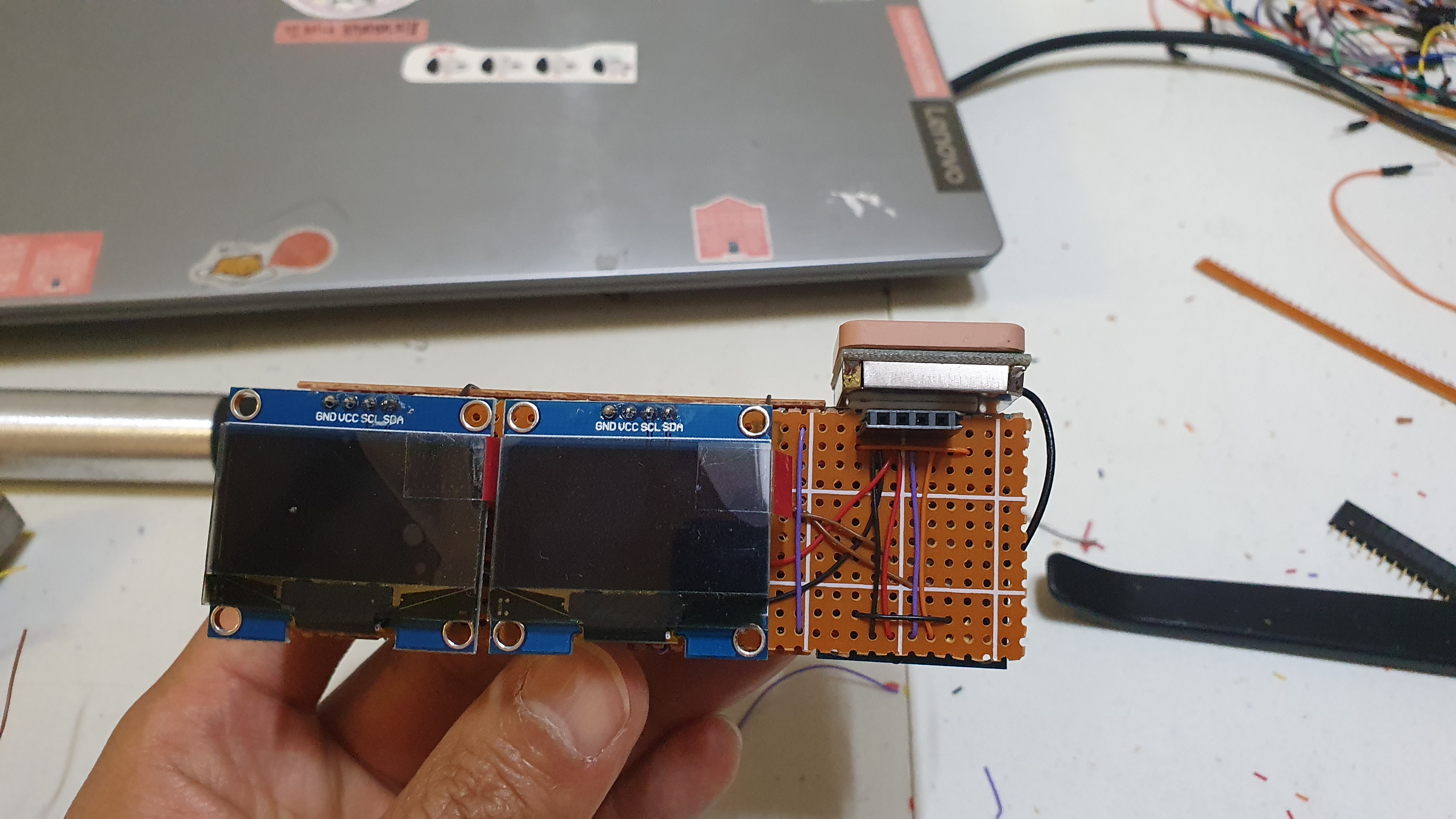

회로구성 후 oled연결

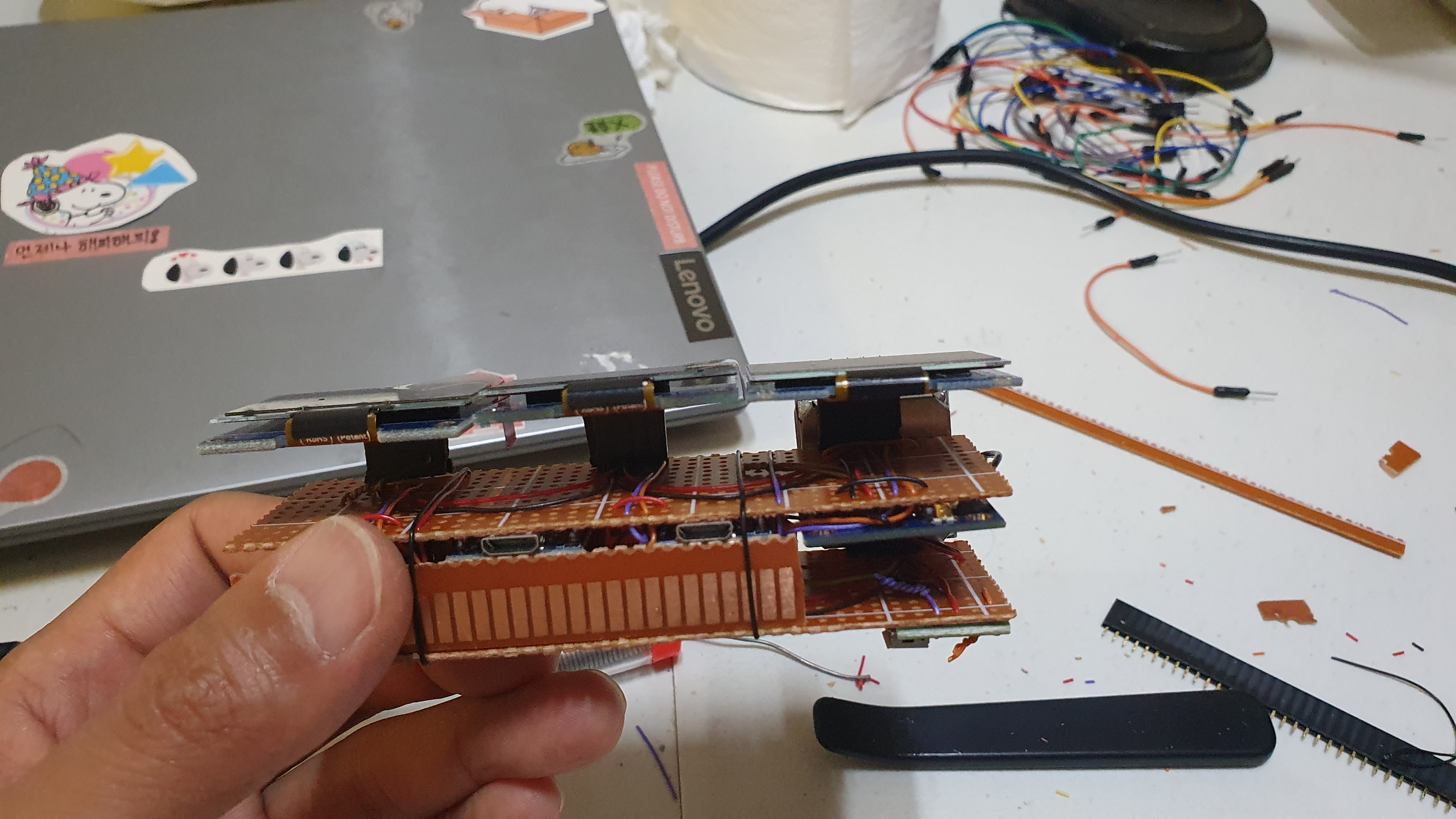

브레드 보드로 실주행 테스트하면서 코드 수정한 후에 최종 PCB에 납땜을 해서 작업을 마쳤는데, 역시나 작은 PCB 납땜 작업은 언제나 힘든 작업입니다.

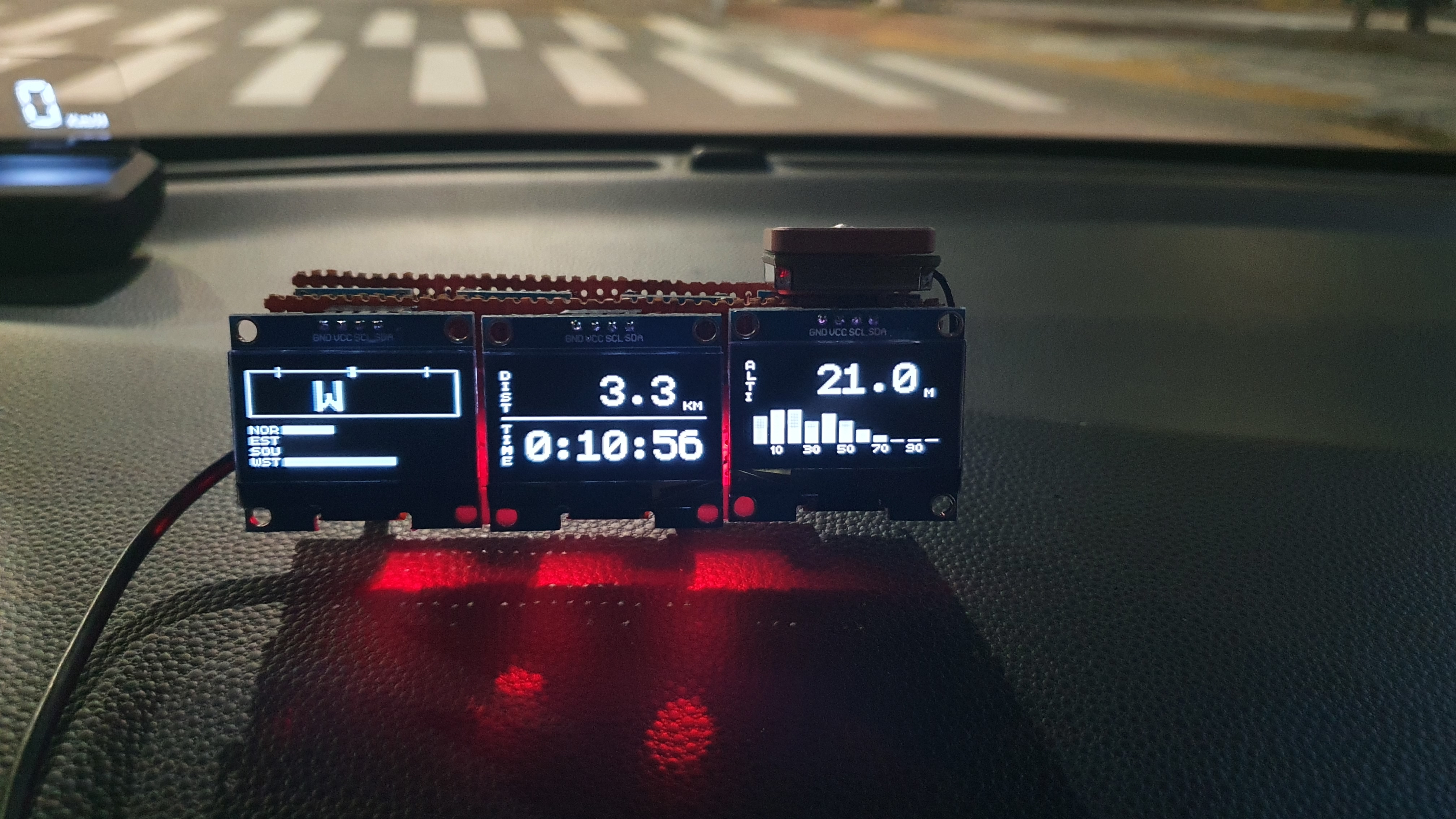

실차 앞쪽 부착모습

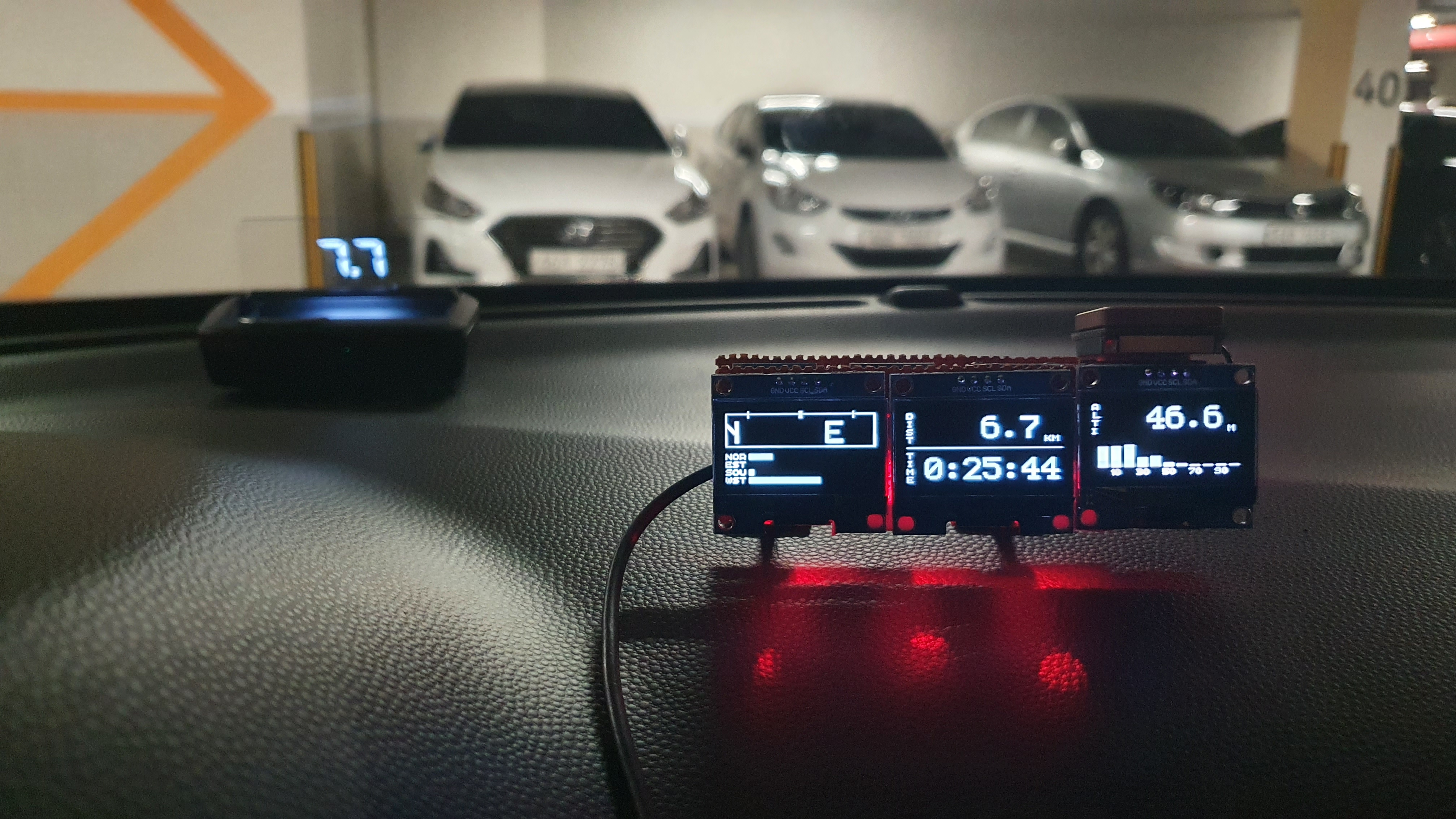

최종 장착된 모습으로 HUD와 함께 크게 이질감 나지 않으면서 주행정보를 나타내 주기 때문에 역시나 만족스러운 결과물이 되었습니다.
