모닝용 GPS 대시보드 확장

이전 글에서 모닝용으로 제작한 액정3개짜리 대시보드를 소개해 드렸습니다.

이번 글은 이 대시보드에 액정 1개를 추가하여 확장한 것을 소개해 드리겠습니다.



기존 액정에서는 1. 방향 2. 속도, 거리, 3. 고도, 속도차트 이렇게 3개의 정보를 표시하고 있었습니다.

4개로 확장한 것은 1, 2번은 그대로 이며 3번의 고도, 속도만 분리해서 2개의 액정에 나눠 표시하였습니다.



먼저 하드웨어 확장을 위해 아두이노1, 액정1개로 회로를 구성한 후에 기존 대시보드에 이어 붙였습니다.

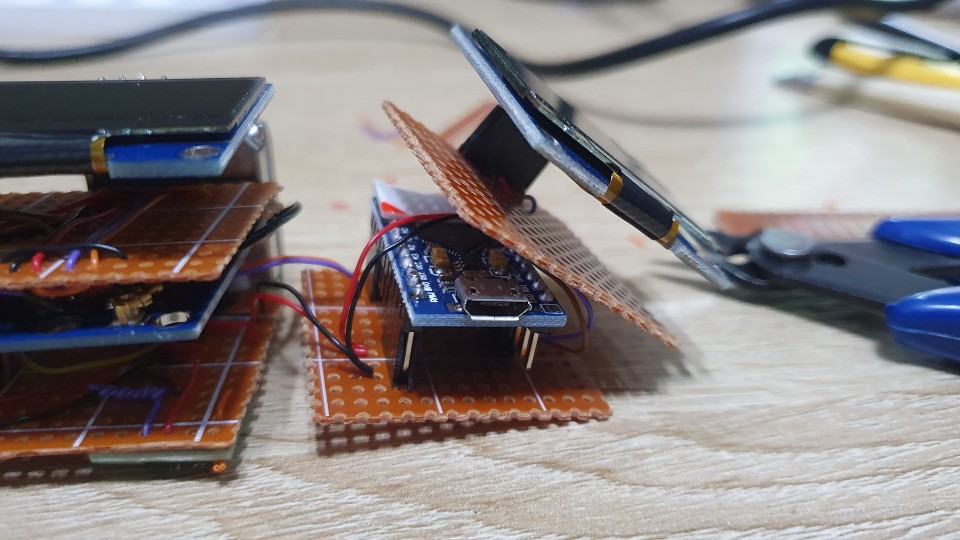

micro pro보드 확장

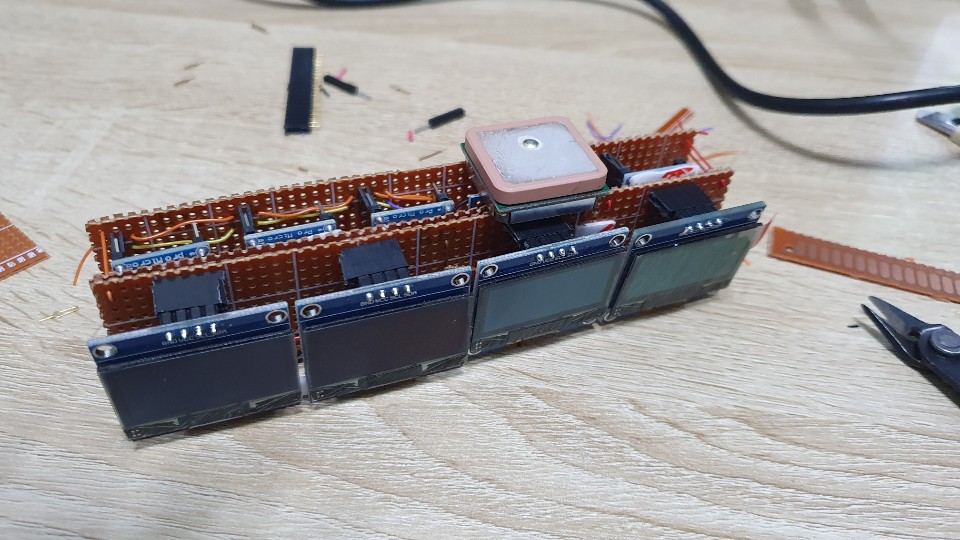

oled 3개에서 4개로 확장

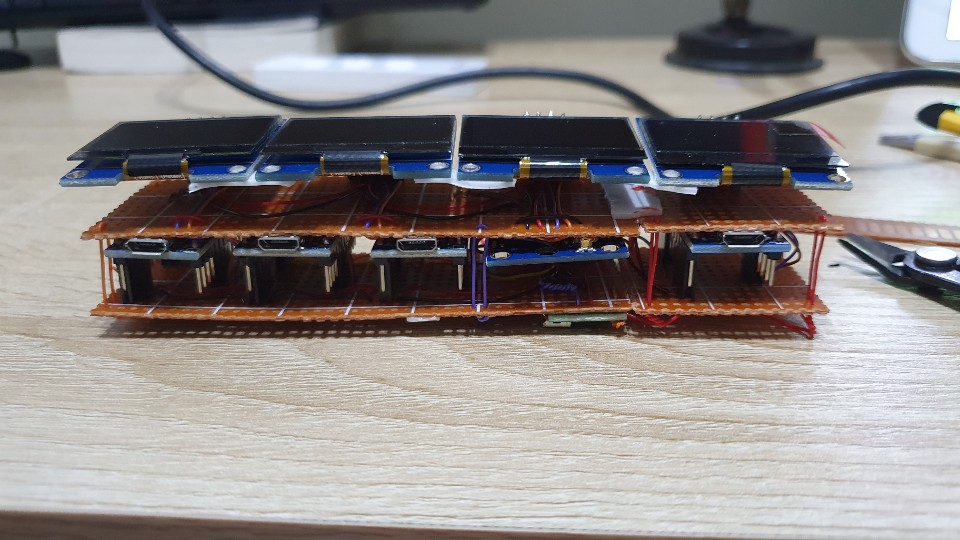

micro pro보드 1열, oled 2열로 회로구성

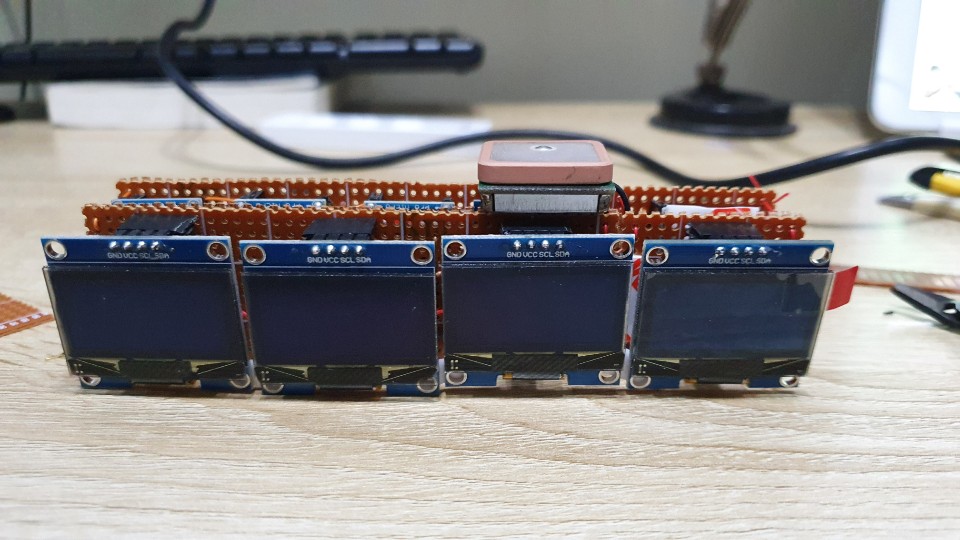

전면모습

감쪽같다고는 말할수 없지만 이어붙인게 크게 티가 나진 않습니다.



프로그램을 올려서 실행시킨 화면도 정상적으로 잘 표시가 됩니다.

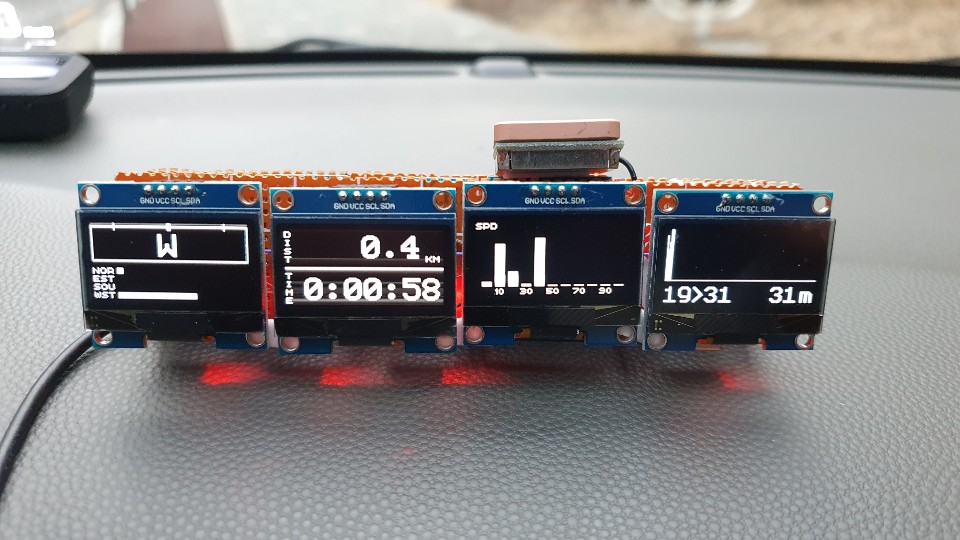

실차 테스트 화면

1번 방향, 2번 속도, 주행거리, 3번 속도 차크, 4번 고도차트 입니다.

3번과 4번이 차트인데, 4번 고도차트를 프로그램으로 짜는데 상당히 애를 많이 먹었습니다.



완전히 만족스럽진 않으나 GPS로 표시할 수 있는 모든 정보를 뿌려주고 있다고 생각하고, 액정 3개짜리보단 4개짜리가 좀더 보기에도 낫고 좋습니다.
