아두이노 OLED 테스트 박스 제작

제가 즐겨 사용하는 OLED 디스플레이를 디자인하거나 테스트할때 매번 회로를 구성해서 테스트해야 하는 번거로움이 있고 또한 여러개를 사용하는 프로젝트(대시보드 제작 등)에서는 브레드보드에 빽빽하게 점퍼선을 연결해야 하는 불편함이 있었습니다.



이에 아예 OLED 테스트와 그래픽 수정을 위한 테스트 박스를 제작하였습니다.

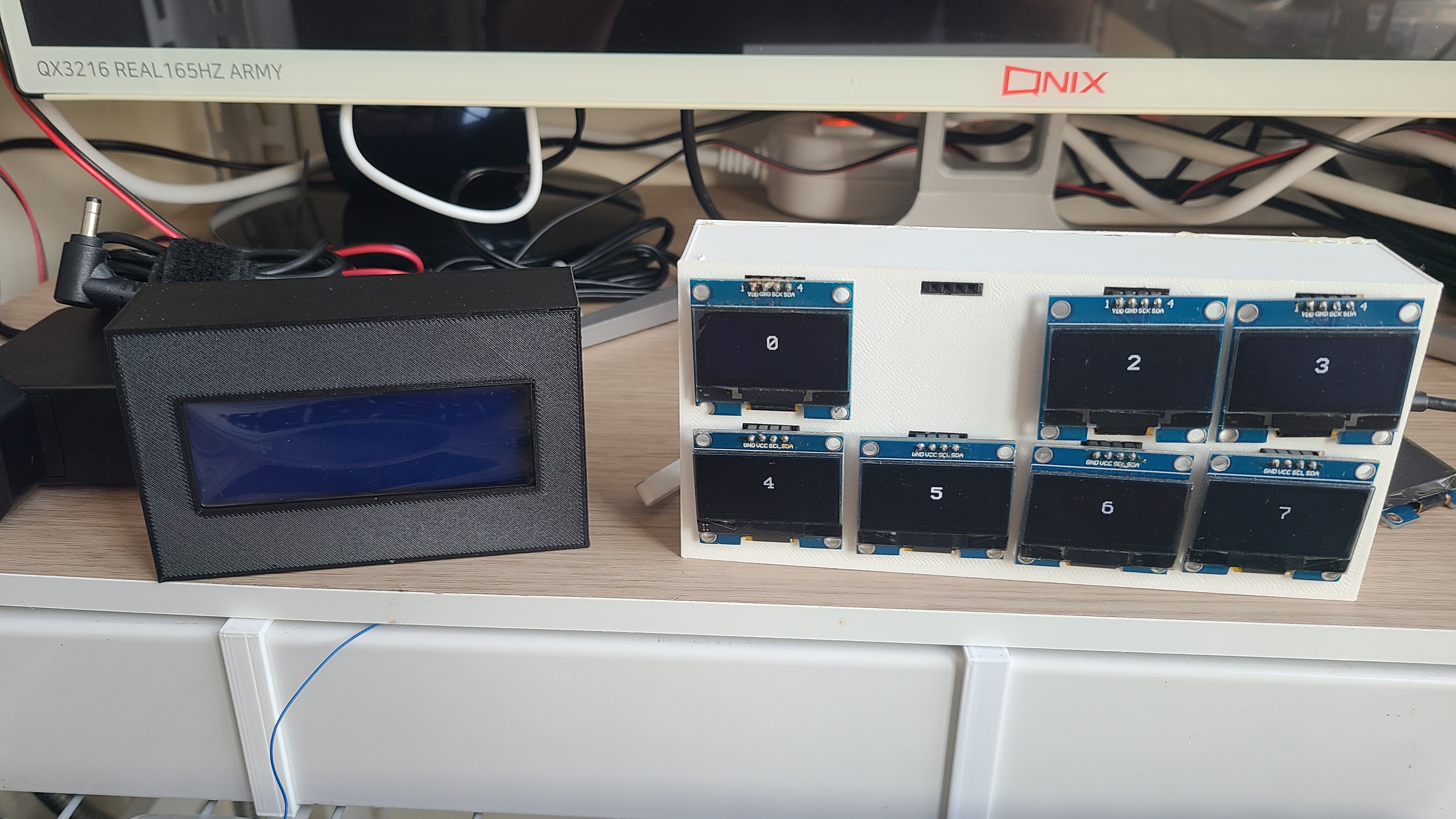

박스는 바깥에서 OLED를 쉽게 꽂아서 테스트 할수 있도록 했고 단자핀이 배열이 다른것을 다 테스트 할수 있도록 설계했습니다.

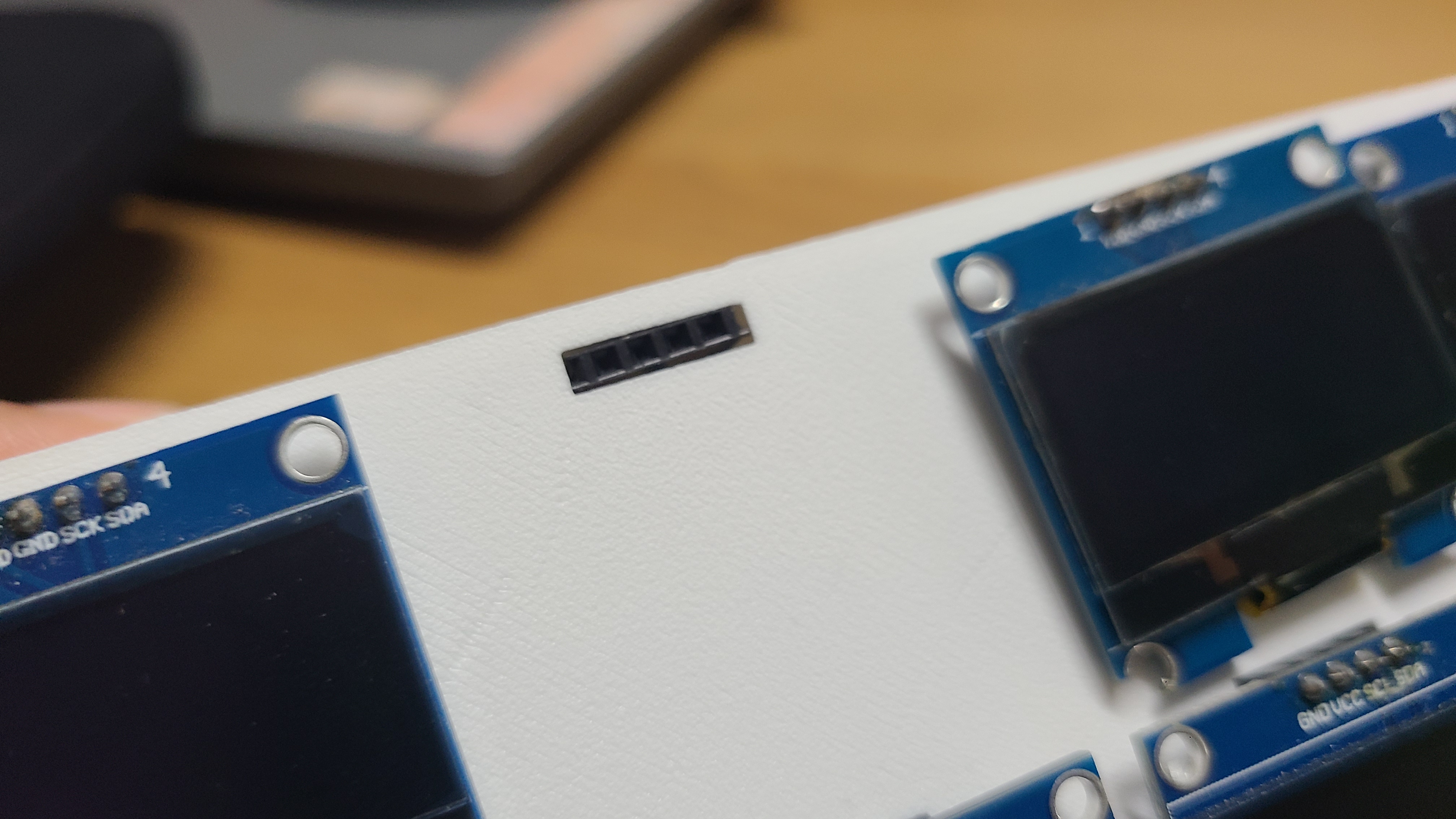

OLED를 바로 꽂을 수 있음

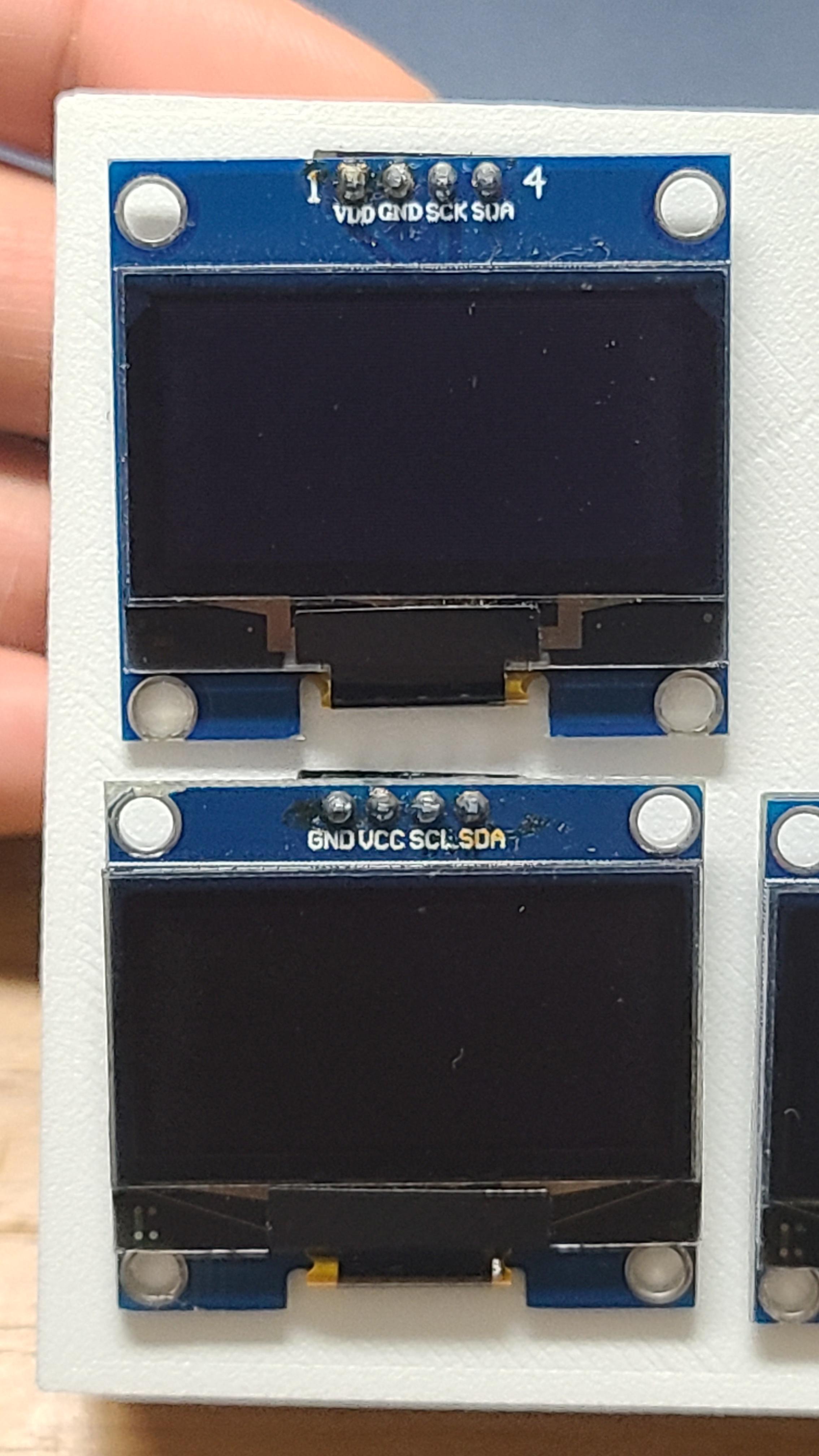

단자배열 위쪽 4개는 VCC, GND, SCL, SDA순 / 아래쪽 4개는 GND, VCC, SCL, SDA순



알리에서 OLED주문시 단자배열이 2가지 종류로 오다보니 다른 종류 2가지를 4개씩 꽂아서 테스트할수 있도록 했습니다.

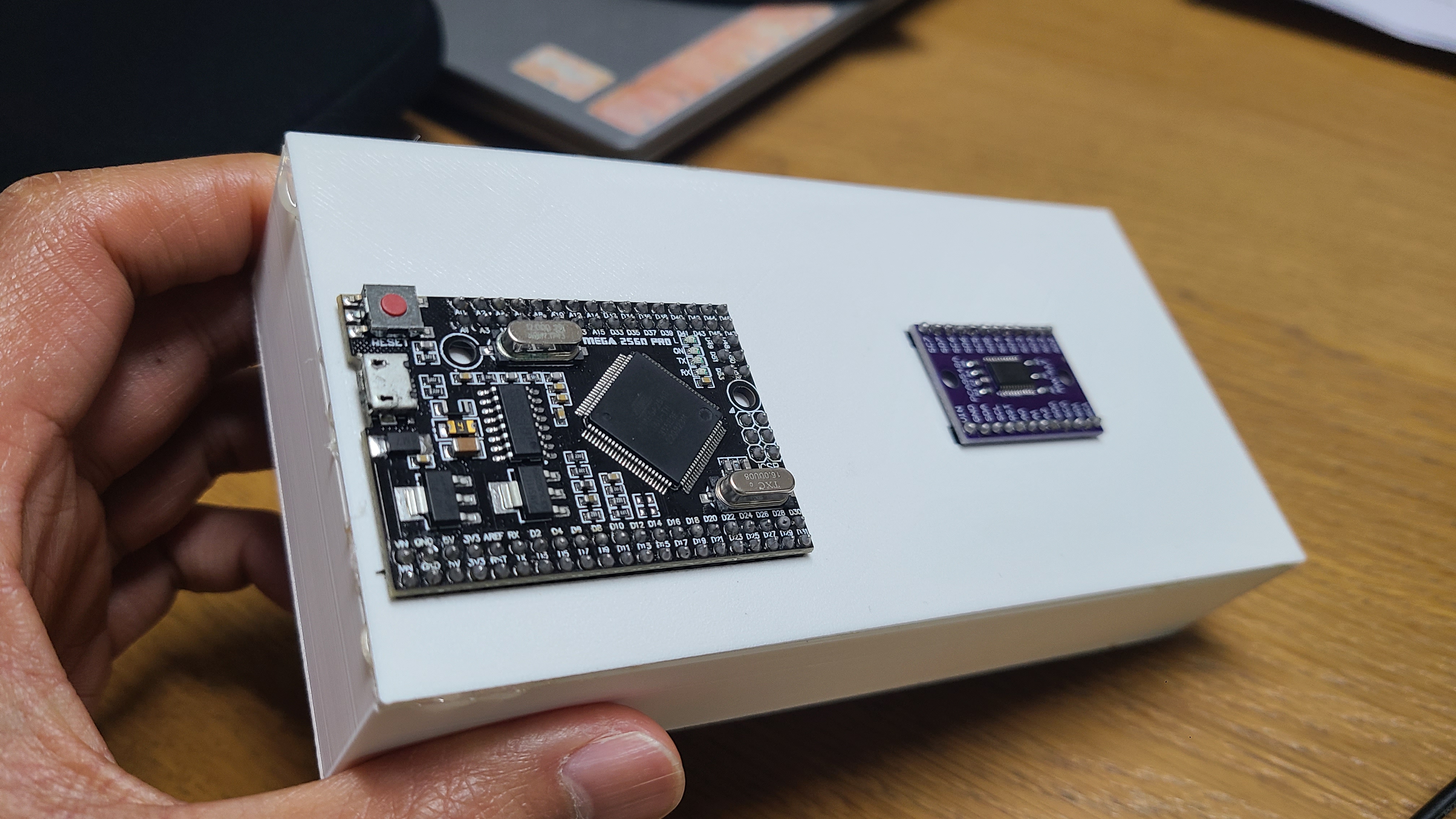

보드는 상자 뒤편에 부착해줬고 단자핀만 상자 내부로 넣어서 내부는 점퍼선으로 회로를 구성해 줬습니다. (사진은 없네요)

보드는 8개 디스플레이를 동시에 올려서 테스트해야 하기 때문에 MEGA 2560 MINI보드하고 I2C멀티플렉서를 사용하였습니다.

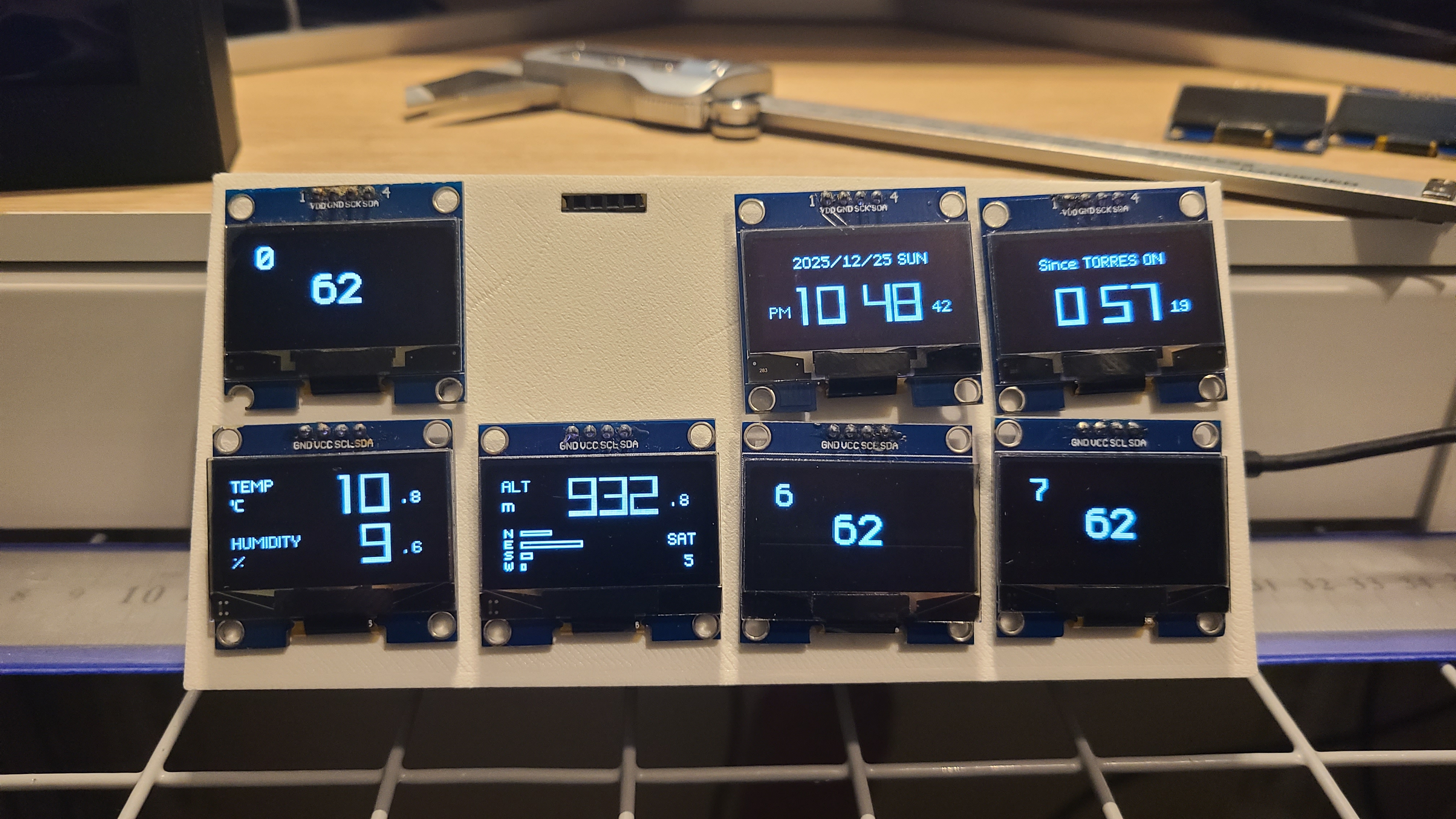

제작하는 코드를 올려서 디자인을 동시에 손볼 수 있습니다.



이것으로 귀찮은 브레드보드 작업이 없어져서 좋고, OLED 배너 픽셀같은 것도 간단히 꽂아서 바로 테스트 해볼 수 있어서 좋습니다.
